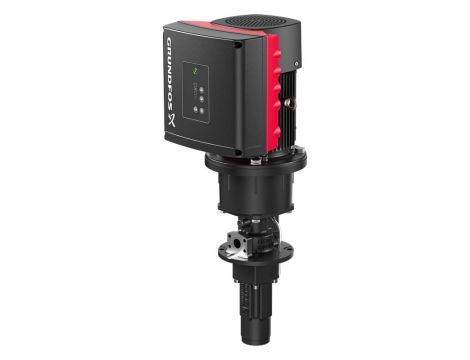

Screw spindle pump designed for pumping of cooling lubricants and cutting oils water/oil emulsion min. 3% for machine tool applications. The pump is designed to be mounted on top of tanks with pump immerged in the pumped liquid.
The pump has the following characteristics:
|
Immersion depth: 230 mm
The pump is fitted with a three-phase motor with frequency converter and PI-controller integrated in the motor terminal box. No additional motor protection is required as both motor and electronics are protected by integrated overload and temperature protection.
External sensor can be connected if controlled pump operation based on for example pressure is required.
A control panel on the motor terminal box enables setting of required setpoint as well as setting of pump to "Min." or "Max." operation or to "Stop". The Grundfos Eye indicator on the control panel provides visual indication of pump status:
|
Communication with the pump is possible by means of the Grundfos GO Remote (accessory). The remote controls enable further settings as well as reading out of a number of parameters such as "Actual value", "Speed", "Power input" and total "Power consumption".
The terminal box has a number of inputs and outputs enabling the motor to be used in advanced applications where many inputs and outputs are required:
|
|
Ciecz: Czynnik tloczony: - Emulsja Max. temperatura cieczy: - 80 °C Temperatura cieczy podczas pracy: - 20 °C Gęstość: - 998.2 kg/m³ |
Techniczne: Prędkość obrotowa pompy: - 4000 obr/min Min przepływ: - 1.42 l/min Znamionowy przepływ: - 14.5 l/min Kod uszczelnienia wału. 1: - Typ 2: Pierścień obrotowy 3: Pierścień stacjonarny 4: Części gumowe: DQ Approvals: - CE,UKCA,RCM,cURus/cCSAus Dopuszczenia dla silnika: - CE, RCM, cURus, IE5, IES2,UKCA, SEPRO Atesty energetyczne dla silnika: - CE Min. prędkość pompy: - 800 obr/min |
Instalacja: Maksymalna temperatura otoczenia: - 50 °C Maksymalne ciśnienie pracy: - 55 bar Króciec ssawny: - G1 1/4" Wylot pompy: - G 3/4" / SAE 1" Głębokość zanurzenia: - 230 mm Wymiar kołnierza dla silnika: - FF165 |
Dane elektryczne: Typ silnika: - 90LD Nominalna moc silnika - P2: - 2.2 kW Moc (P2) wymagana przez pompę: - 2.2 kW Częstotliwość podstawowa: - 50 / 60 Hz Odpowiedni dla 50/60 Hz: - Tak Napięcie nominalne: - 3 x 380-500 V Prąd znamionowy: - 4.15-3.40 A Cos fi -współczynnik mocy: - 0.93-0.87 Prędkość nominalna: - 360-4000 obr/min Klasa efektywności IE: - IE5 Sprawność silnika przy pełnym obciążeniu: - 90.1 % Rodzaj ochrony (IEC 34-5): - IP55 Klasa izolacji (IEC 85): - F Nr silnika: - 98534624 |
Inne: Masa netto: - 39.6 kg Kraj pochodzenia: - HU Numer taryfy celnej nr.: - 84136070 Dopuszczenia środowiskowe: - WEEE Deklaracje środowiskowe dla silnika: - WEEE |
