Nazwa wyrobu

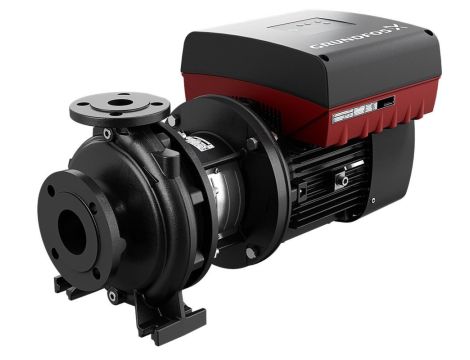

NBE 32-200.1/172 AAF2AESBQQEJWB
Nr katalogowy
99105454
Numer EAN
5712606855223
Techniczne
Prędkość pompy, na której oparte są dane pompy
2901 obr/min
Przepływ znamionowy
18.11 m³/h
Wysokość podnoszenia
27.52 m
Rzeczywista średnica wirnika
172 mm
Nominalna średnica wirnika
200.1
Układ uszczelnienia wału
Single
Średnica wału
24 mm
Kod uszczelnienia wału
BQQE
Tolerancja krzywej
ISO9906:2012 3B2
Wersja pompy
A
Konstrukcja łożyska
Standard
Materiały
Korpus pompy
Żeliwo szare
Obudowa pompy
EN-GJL-250
Korpus pompy
ASTM class 35
Załóż matę pierścieniową.
Mosiądz
Wirnik
Cast iron
EN-GJL-200
ASTM class 30
Internal pump house coating
CED
Kod materiału
A
Kod dla elementów gumowych
E
Wał
Stainless steel
EN 1.4301
AISI 304
Instalacja
Zakres temperatury otoczenia
-20 .. 50 °C
Maksymalne ciśnienie pracy
16 bar
Standard połączeń rurowych
EN 1092-2
Wielkość przyłącza wlotowego
DN 50
Wielkość przyłącza wylotowego
DN 32
Ciśnienie znamionowe do podłączenia
PN 16
Łożysko smarne
Grease
Obudowa pompy ze stopami
Yes
Tak = z podkładkimi, Nie = bez podkładek
N
Przyłącze rurowe
F2
Ciecz
Czynnik tloczony
Woda
Zakres temperatury cieczy
-25 .. 120 °C
Temperatura cieczy podczas pracy
20 °C
Gęstość
998.2 kg/m³
Dane elektryczne
Nominalna moc silnika - P2
3 kW
Częstotliwość podstawowa
50 Hz
Napięcie nominalne
3 x 380-500 V
Prąd znamionowy
5.80-4.80 A
Cos fi -współczynnik mocy
0.91-0.86
Prędkość nominalna
360-4000 obr/min
Klasa efektywności IE
IE5
Sprawność silnika przy pełnym obciążeniu
90.7 %
Liczba biegunów
2
Rodzaj ochrony (IEC 34-5)
IP55
Klasa izolacji (IEC 85)
F
Wbudowane zabezpieczenie silnika
ELEC
Nr silnika
98971269
Forma wykonania wg IEC 34-7
IM V1/B5
Bearing insulation type N-end
Steel Bearing
Układy sterowania
Panel sterowania
HMI300 - Advanced
Moduł funkcyjny
FM300 - Zaawansowany
Konwerter częstotliwości
Wbudowana
Czujnik ciśnienia
Nie
Inne
Minimalny wskaźnik sprawności, MEI ≥
0.58
Masa netto
59 kg
Waga brutto
68 kg
Koszt wysyłki
0.178 m³
duński nr VVS
386100220
Kraj pochodzenia
HU
Numer taryfy celnej nr.
84137051
Język na tabliczce znamionowej pompy
GB
