Opis produktu
Nazwa wyrobu

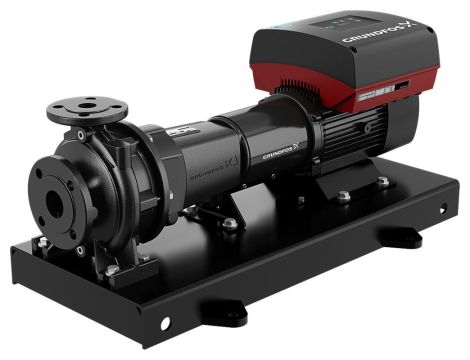

NKE 50-315/303 ASA2F2BESBQQELWA
Nr katalogowy
99540143
Numer EAN
5713830761489
Techniczne
Prędkość pompy, na której oparte są dane pompy
1450 obr/min
Przepływ znamionowy
42.2 m³/h
Pompa z silnikiem
Y
Wysokość podnoszenia
27.1 m
Rzeczywista średnica wirnika
303 mm
Nominalna średnica wirnika
315
Średnica wału
32 mm
Kod uszczelnienia wału
BQQE
Typ uszczelnienia mechanicznego
Single
Tolerancja krzywej
ISO9906:2012 3B2
Wersja pompy
A2
Konstrukcja łożyska
Standard
Materiały
Korpus pompy
Żeliwo szare
Obudowa pompy
EN-GJL-250
Korpus pompy
ASTM class 35
Załóż matę pierścieniową.
Mosiądz
Wirnik
Bronze
CuSn10-C
Internal pump house coating
CED
Kod materiału
B
Kod dla elementów gumowych
E
Wał
Stainless steel
EN 1.4301
AISI 304
Instalacja
Maksymalna temperatura otoczenia
50 °C
Maksymalne ciśnienie pracy
16 bar
Standard połączeń rurowych
EN 1092-2
Rodzaj przyłącza wlotowego
DIN
Rodzaj przyłącza wylotowego
DIN
Wielkość przyłącza wlotowego
DN 65
Wielkość przyłącza wylotowego
DN 50
Ciśnienie znamionowe do podłączenia
PN 16
Typ sprzęgła
Flexible w/spacer
Base frame design
EN/ISO
Code for base frame
6
Grouting (Yes/No)
N
Przyłącze rurowe
F
Ciecz
Czynnik tloczony
Woda
Zakres temperatury cieczy
-25 .. 120 °C
Temperatura cieczy podczas pracy
20 °C
Gęstość
998.2 kg/m³
Dane elektryczne
Typ silnika
132SG
Nominalna moc silnika - P2
5.5 kW
Częstotliwość podstawowa
50 Hz
Napięcie nominalne
3 x 380-500 V
Prąd znamionowy
10.5-8.40 A
Cos fi -współczynnik mocy
0.92-0.88
Prędkość nominalna
180-2200 obr/min
Klasa efektywności IE
IE5
Sprawność silnika przy pełnym obciążeniu
91.9 %
Liczba biegunów
4
Rodzaj ochrony (IEC 34-5)
IP55
Klasa izolacji (IEC 85)
F
Wbudowane zabezpieczenie silnika
ELEC
Nr silnika
99305893
Bearing insulation type N-end
Steel Bearing
Układy sterowania
Panel sterowania
HMI300 - Advanced
Moduł funkcyjny
FM300 - Zaawansowany
Konwerter częstotliwości
Wbudowana
Czujnik ciśnienia
Tak
Typ czujnika ciśnienia
Differential
Inne
Minimalny wskaźnik sprawności, MEI ≥
0.70
Masa netto
246 kg
Waga brutto
355 kg
Koszt wysyłki
1.11 m³
Kraj pochodzenia
HU
Numer taryfy celnej nr.
84137059
Język na tabliczce znamionowej pompy
GB
