Opis produktu
Nazwa wyrobu

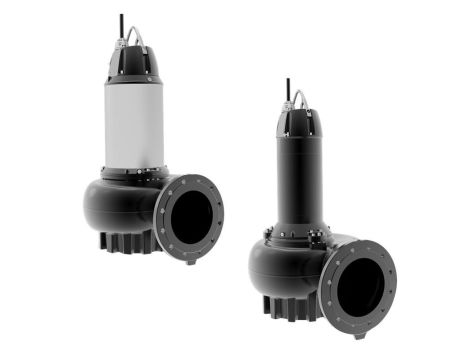

SLV.80.80.220.2.52H.EX.61G.A
Nr katalogowy
99777457
Numer EAN
5713834129575
Techniczne
Maksymalne natężenie przepływu
46.1 l/s
Maks. wysokość podnoszenia
61 m
Typ wirnika
SUPER VORTEX
Max. Cząstka
80 mm
Tolerancja krzywej
ISO9906:2012 3B
Cooling jacket (Yes/No)
N
Materiały
Korpus pompy
Żeliwo szare
Obudowa pompy
EN 1561 EN-GJL-250
Korpus pompy
ASTM A48 35B
Wirnik
Cast iron
EN 1563 EN-GJS-500-7
ASTM A536-84 Grade 70-50-05
Silnik
Żeliwo szare
EN 1561 EN-GJL-250
ASTM ASTM A48 35B
Uszczelnienie wału
SIC-SIC
Secondary shaft seal
SIC/CARBON
Instalacja
Zakres temperatury otoczenia
-20 .. 40 °C
Kołnierz standardowy
DIN
Wielkość przyłącza wlotowego
DN 100
Wielkość przyłącza wylotowego
DN 80
Ciśnienie
PN 10
Maximum installation depth
20 m
Montaż
S
Ustawienie na sucho/mokro
SUBMERGED
System autozłącza
96102240
Zakres korpusu
52
Ciecz
Zakres temperatury cieczy
10 .. 40 °C
Gęstość
998.2 kg/m³
Dane elektryczne
Pobór mocy P1
24.8 kW
Moc wyjściowa - P2
22 kW
Częstotliwość podstawowa
60 Hz
Napięcie znamionowe
3 x 380-480/660-690 V
Tolerancja napięcia
+10/-10 %
Max załączeń na godzinę
20
Prąd znamionowy
50-39/29-28 A
Max. zużycie prądu
41 A
Prąd uruchomienia
260 A
Prąd znamionowy przy braku obciążenia
21.6 A
Prędkość nominalna
3551 obr/min
Sprawność silnika przy pełnym obciążeniu
89 %
Sprawność silnika przy obciążeniu 3/4
87 %
Sprawność silnika przy obciążeniu 1/2
85 %
Liczba biegunów
2
Metoda rozruchu
Y/D
Rodzaj ochrony (IEC 34-5)
IP68
Klasa izolacji (IEC 85)
H
Wykonanie przeciwwybuchowe
tak
Wbudowane zabezpieczenie silnika
KLIXON
Typ kabla
S1BN8-F
Długość kabla zasilającego
10 m
Rezystancja przewodu
3.30 mOhm/m
Średnica kabla
7G6+5X1.5ST
Rezystancja uzwojeń
0.260 Ohm
Cos phi 1/1
0.77
Cos phi 1/2
0.55
Cos phi 3/4
0.68
Układy sterowania
Czujnik wilgoci
Y
Inne
Masa netto
276 kg
Koszt wysyłki
1.04 m³
Kraj pochodzenia
HU
Numer taryfy celnej nr.
84137021
