Opis produktu

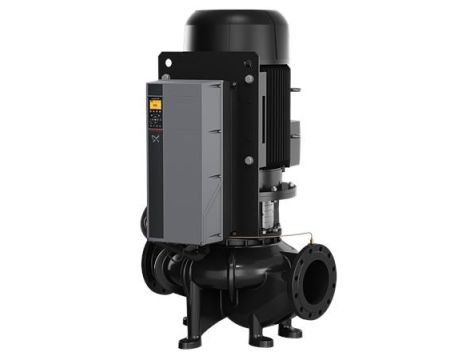

Nazwa wyrobu - TPE 150-340/4 SC-A-F-A-BQQE-RW3
Nr katalogowy - 99474591
Numer EAN - 5713829711501
Techniczne
Prędkość pompy, na której oparte są dane pompy - 1465 obr/min
Przepływ znamionowy - 280 m³/h
Wysokość podnoszenia - 29 m
Maks. wysokość podnoszenia - 340 dm
Rzeczywista średnica wirnika - 315 mm
Kod uszczelnienia wału - BQQE
Tolerancja krzywej - ISO9906:2012 3B
Wersja pompy - A
Materiały
Korpus pompy - Żeliwo szare
Obudowa pompy - EN-GJL-250
Korpus pompy - ASTM class 35
Wirnik - Cast iron
- EN-GJL-200
- ASTM class 30
Kod materiału - A
Instalacja
Zakres temperatury otoczenia - -10 .. 50 °C
Maksymalne ciśnienie pracy - 16 bar
Maks. ciśnienie przy temp - 16 bar / 120 °C
Rodzaj przyłącza - DIN
Rozmiar połączenia - DN 150
Ciśnienie znamionowe do podłączenia - PN 16
Długość montażowa - 800 mm
Rozmiar kołnierza silnika - FF350
Przyłącze rurowe - F
Ciecz
Zakres temperatury cieczy - -25 .. 120 °C
Dane elektryczne
Typ silnika - SIEMENS
Nominalna moc silnika - P2 - 30 kW
Częstotliwość podstawowa - 50 Hz
Napięcie nominalne - 3 x 380-420D/660-725Y V
Prąd znamionowy - 55/32 A
Prąd uruchomienia - 730-730 %
Cos fi -współczynnik mocy - 0.84
Prędkość nominalna - 1470 obr/min
Wydajność - IE3 93,6%
Klasa efektywności IE - IE3
Sprawność silnika przy pełnym obciążeniu - 93.6-93.6 %
Sprawność silnika przy obciążeniu 3/4 - 94-94 %
Sprawność silnika przy obciążeniu 1/2 - 93.7-93.7 %
Liczba biegunów - 4
Rodzaj ochrony (IEC 34-5) - IP55
Klasa izolacji (IEC 85) - F
Wbudowane zabezpieczenie silnika - PTC
Nr silnika - 99616823
Konwerter częstotliwości - Wbudowana
Typ przetwornicy częstotliwości - CUE 3X380-500V IP55 RUG 30KW
Zatwierdzone dla VFD - CE, CULUS, C-TICK
Inne
Minimalny wskaźnik sprawności, MEI ≥ - 0.70
Masa netto - 532 kg
Waga brutto - 663 kg
Koszt wysyłki - 2.38 m³
Nr pliku konfig. - 99465312
Kraj pochodzenia - HU
Numer taryfy celnej nr. - 84137051
