Opis produktu

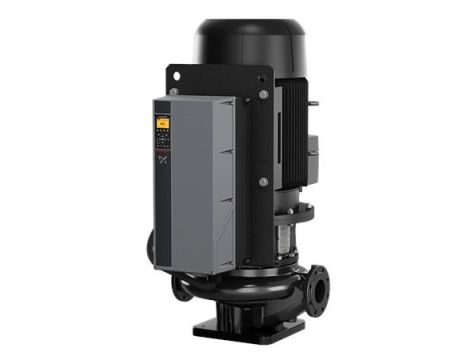

Nazwa wyrobu - TPE 125-340/4 NC-A3-F-O-DAQF-QW3
Nr katalogowy - 99473969
Numer EAN - 5713829699694
Techniczne
Prędkość pompy, na której oparte są dane pompy - 1470 obr/min
Przepływ znamionowy - 191 m³/h
Wysokość podnoszenia - 30.9 m
Maks. wysokość podnoszenia - 340 dm
Rzeczywista średnica wirnika - 312 mm
Kod uszczelnienia wału - DAQF
Tolerancja krzywej - ISO9906:2012 3B
Wersja pompy - A3
Materiały
Korpus pompy - ŻELIWO SFEROIDALNE
Obudowa pompy - EN-GJS-400-18-LT
Korpus pompy - ASTM Grade 60-40-18
Wirnik - Cast iron
- EN-GJL-200
- ASTM class 30
Kod materiału - O
Instalacja
Zakres temperatury otoczenia - -10 .. 50 °C
Maksymalne ciśnienie pracy - 25 bar
Maks. ciśnienie przy temp - 25 bar / 140 °C
Rodzaj przyłącza - DIN
Rozmiar połączenia - DN 125
Ciśnienie znamionowe do podłączenia - PN 25
Długość montażowa - 800 mm
Rozmiar kołnierza silnika - FF300
Przyłącze rurowe - F
Ciecz
Zakres temperatury cieczy - 0 .. 140 °C
Dane elektryczne
Typ silnika - SIEMENS
Nominalna moc silnika - P2 - 22 kW
Częstotliwość podstawowa - 50 Hz
Napięcie nominalne - 3 x 380-420D/660-725Y V
Prąd znamionowy - 41/24 A
Prąd uruchomienia - 680-680 %
Cos fi -współczynnik mocy - 0.83
Prędkość nominalna - 1470 obr/min
Wydajność - IE3 93%
Klasa efektywności IE - IE3
Sprawność silnika przy pełnym obciążeniu - 93-93 %
Sprawność silnika przy obciążeniu 3/4 - 93.6-93.6 %
Sprawność silnika przy obciążeniu 1/2 - 93.6-93.6 %
Liczba biegunów - 4
Rodzaj ochrony (IEC 34-5) - IP55
Klasa izolacji (IEC 85) - F
Wbudowane zabezpieczenie silnika - PTC
Nr silnika - 99616822
Konwerter częstotliwości - Wbudowana
Typ przetwornicy częstotliwości - CUE 3X380-500V IP55 RUG 22KW
Zatwierdzone dla VFD - CE, CULUS, C-TICK
Inne
Minimalny wskaźnik sprawności, MEI ≥ - 0.70
Masa netto - 441 kg
Waga brutto - 586 kg
Koszt wysyłki - 1.76 m³
Nr pliku konfig. - 99465396
Kraj pochodzenia - HU
Numer taryfy celnej nr. - 84137051
