Opis produktu

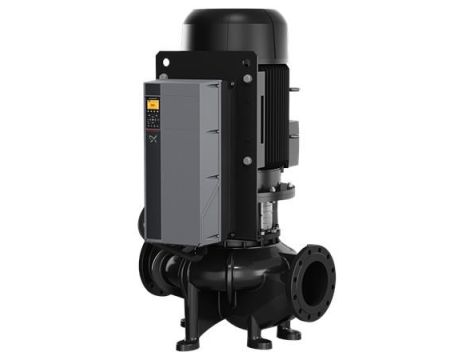

Nazwa wyrobu - TPE 150-520/4 NC-A-F-A-BQQE-UW3
Nr katalogowy - 99473952
Numer EAN - 5713829699359
Techniczne
Prędkość pompy, na której oparte są dane pompy - 1485 obr/min
Przepływ znamionowy - 317 m³/h
Wysokość podnoszenia - 46 m
Maks. wysokość podnoszenia - 520 dm
Rzeczywista średnica wirnika - 382 mm
Kod uszczelnienia wału - BQQE
Tolerancja krzywej - ISO9906:2012 3B
Wersja pompy - A
Materiały
Korpus pompy - Żeliwo szare
Obudowa pompy - EN-GJL-250
Korpus pompy - ASTM class 35
Wirnik - Cast iron
- EN-GJL-200
- ASTM class 30
Kod materiału - A
Instalacja
Zakres temperatury otoczenia - -10 .. 50 °C
Maksymalne ciśnienie pracy - 16 bar
Maks. ciśnienie przy temp - 16 bar / 120 °C
Rodzaj przyłącza - DIN
Rozmiar połączenia - DN 150
Ciśnienie znamionowe do podłączenia - PN 16
Długość montażowa - 1000 mm
Rozmiar kołnierza silnika - FF500
Przyłącze rurowe - F
Ciecz
Zakres temperatury cieczy - -25 .. 120 °C
Dane elektryczne
Typ silnika - SIEMENS
Nominalna moc silnika - P2 - 55 kW
Częstotliwość podstawowa - 50 Hz
Napięcie nominalne - 3 x 380-420D/660-725Y V
Prąd znamionowy - 96/56 A
Prąd uruchomienia - 680-680 %
Cos fi -współczynnik mocy - 0.87
Prędkość nominalna - 1482 obr/min
Wydajność - IE3 94,6%
Klasa efektywności IE - IE3
Sprawność silnika przy pełnym obciążeniu - 94.6-94.6 %
Sprawność silnika przy obciążeniu 3/4 - 95.1-95.1 %
Sprawność silnika przy obciążeniu 1/2 - 95-95 %
Liczba biegunów - 4
Rodzaj ochrony (IEC 34-5) - IP55
Klasa izolacji (IEC 85) - F
Wbudowane zabezpieczenie silnika - PTC
Nr silnika - 99616826
Konwerter częstotliwości - Wbudowana
Typ przetwornicy częstotliwości - CUE 3X380-500V IP55 RUG 55KW
Zatwierdzone dla VFD - CE, CULUS, C-TICK
Inne
Minimalny wskaźnik sprawności, MEI ≥ - 0.70
Masa netto - 941 kg
Waga brutto - 1110 kg
Koszt wysyłki - 3.55 m³
Nr pliku konfig. - 99465408
Kraj pochodzenia - HU
Numer taryfy celnej nr. - 84137051
