Opis produktu

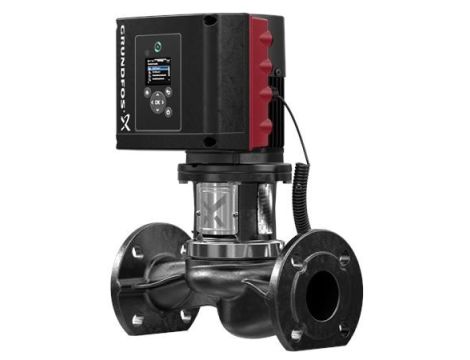

Nazwa wyrobu - TPE3 100-120 S-AI-F-A-BQQE-GWB
Nr katalogowy - 99272231
Numer EAN - 5713826360535
Techniczne
Prędkość pompy, na której oparte są dane pompy - 3000 obr/min
Przepływ znamionowy - 41.9 m³/h
Wysokość podnoszenia - 7.3 m
Maks. wysokość podnoszenia - 120 dm
Rzeczywista średnica wirnika - 90 mm
Kod uszczelnienia wału - BQQE
Tolerancja krzywej - ISO9906:2012 3B2
Wersja pompy - AI
Materiały
Korpus pompy - Żeliwo szare
Obudowa pompy - EN-GJL-250
Korpus pompy - ASTM class 35
Wirnik - Composite
Wirnik nominalny - PES+30% GF
Kod materiału - A
Instalacja
Zakres temperatury otoczenia - -20 .. 50 °C
Maksymalne ciśnienie pracy - 6 bar
Maks. ciśnienie przy temp - 6 bar / 120 °C
Rodzaj przyłącza - DIN
Rozmiar połączenia - DN 100
Ciśnienie znamionowe do podłączenia - PN 6
Długość montażowa - 450 mm
Rozmiar kołnierza silnika - 56C
Przyłącze rurowe - F
Ciecz
Zakres temperatury cieczy - -25 .. 120 °C
Dane elektryczne
Typ silnika - 80B
Nominalna moc silnika - P2 - 1.1 kW
Częstotliwość podstawowa - 50 / 60 Hz
Napięcie nominalne - 3 x 380-500 V
Prąd znamionowy - 2.20-1.90 A
Cos fi -współczynnik mocy - 0.89-0.79
Prędkość nominalna - 360-4000 obr/min
Klasa efektywności IE - IE5
Sprawność silnika przy pełnym obciążeniu - 89.1 %
Rodzaj ochrony (IEC 34-5) - IP55
Klasa izolacji (IEC 85) - F
Wbudowane zabezpieczenie silnika - ELEC
Nr silnika - HMI300 - Graficzny
Moduł funkcyjny - FM300 - Zaawansowany
Konwerter częstotliwości - Wbudowana
Inne
Minimalny wskaźnik sprawności, MEI ≥ - 0.70
Masa netto - 39.6 kg
Waga brutto - 48.4 kg
Koszt wysyłki - 0.164 m³
Nr pliku konfig. - 98484794
Swedish RSK nr. - 5745862
Fiński numer LVI - 4616275
Kraj pochodzenia - HU
Numer taryfy celnej nr. - 84137051
