Opis produktu

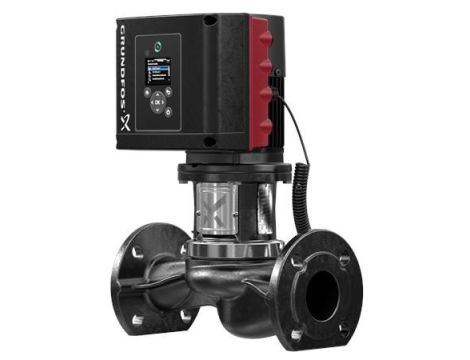

Nazwa wyrobu - TPE3 100-180 S-A-F-A-BQQE-IWB
Nr katalogowy - 99272187
Numer EAN - 5713826359652
Techniczne
Prędkość pompy, na której oparte są dane pompy - 3890 obr/min
Przepływ znamionowy - 50.8 m³/h
Wysokość podnoszenia - 12.6 m
Maks. wysokość podnoszenia - 180 dm
Rzeczywista średnica wirnika - 90 mm
Kod uszczelnienia wału - BQQE
Tolerancja krzywej - ISO9906:2012 3B2
Wersja pompy - A
Materiały
Korpus pompy - Żeliwo szare
Obudowa pompy - EN-GJL-250
Korpus pompy - ASTM class 35
Wirnik - Composite
Wirnik nominalny - PES+30% GF
Kod materiału - A
Instalacja
Zakres temperatury otoczenia - -20 .. 50 °C
Maksymalne ciśnienie pracy - 16 bar
Maks. ciśnienie przy temp - 16 bar / 120 °C
Rodzaj przyłącza - DIN
Rozmiar połączenia - DN 100
Ciśnienie znamionowe do podłączenia - PN 16
Długość montażowa - 450 mm
Rozmiar kołnierza silnika - 56C
Przyłącze rurowe - F
Ciecz
Zakres temperatury cieczy - -25 .. 120 °C
Dane elektryczne
Typ silnika - 90LD
Nominalna moc silnika - P2 - 2.2 kW
Częstotliwość podstawowa - 50 / 60 Hz
Napięcie nominalne - 3 x 380-500 V
Prąd znamionowy - 4.15-3.40 A
Cos fi -współczynnik mocy - 0.93-0.87
Prędkość nominalna - 360-4000 obr/min
Klasa efektywności IE - IE5
Sprawność silnika przy pełnym obciążeniu - 90.1 %
Rodzaj ochrony (IEC 34-5) - IP55
Klasa izolacji (IEC 85) - F
Wbudowane zabezpieczenie silnika - ELEC
Nr silnika - HMI300 - Graficzny
Moduł funkcyjny - FM300 - Zaawansowany
Konwerter częstotliwości - Wbudowana
Inne
Minimalny wskaźnik sprawności, MEI ≥ - 0.70
Masa netto - 42.4 kg
Waga brutto - 51.2 kg
Koszt wysyłki - 0.164 m³
Nr pliku konfig. - 98484798
duński nr VVS - 381635180
Kraj pochodzenia - HU
Numer taryfy celnej nr. - 84137051
