Opis produktu

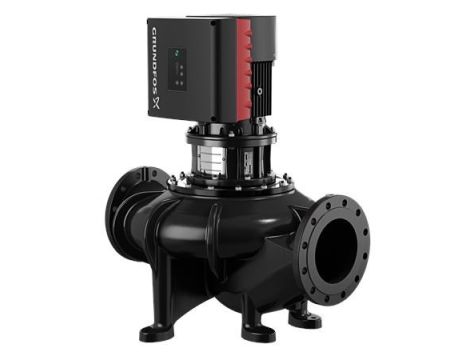

Nazwa wyrobu - TPE 150-70/4 A-F-A-BQQE-LWA
Nr katalogowy - 99113658
Numer EAN - 5712607013615
Techniczne
Prędkość pompy, na której oparte są dane pompy - 1460 obr/min
Przepływ znamionowy - 220 m³/h
Wysokość podnoszenia - 6.3 m
Maks. wysokość podnoszenia - 70 dm
Rzeczywista średnica wirnika - 172-150 mm
Kod uszczelnienia wału - BQQE
Tolerancja krzywej - ISO9906:2012 3B2
Wersja pompy - A
Materiały
Korpus pompy - Żeliwo szare
Obudowa pompy - EN-GJL-250
Korpus pompy - ASTM class 35
Wirnik - Cast iron
- EN-GJL-200
- ASTM class 30
Kod materiału - A
Instalacja
Zakres temperatury otoczenia - -20 .. 50 °C
Maksymalne ciśnienie pracy - 16 bar
Maks. ciśnienie przy temp - 16 bar / 120 °C
Rodzaj przyłącza - DIN
Rozmiar połączenia - DN 150
Ciśnienie znamionowe do podłączenia - PN 16
Długość montażowa - 800 mm
Rozmiar kołnierza silnika - FF265
Przyłącze rurowe - F
Ciecz
Zakres temperatury cieczy - -25 .. 120 °C
Dane elektryczne
Typ silnika - 132SG
Nominalna moc silnika - P2 - 5.5 kW
Częstotliwość podstawowa - 50 Hz
Napięcie nominalne - 3 x 380-500 V
Prąd znamionowy - 10.5-8.40 A
Cos fi -współczynnik mocy - 0.92-0.88
Prędkość nominalna - 180-2200 obr/min
Klasa efektywności IE - IE5
Sprawność silnika przy pełnym obciążeniu - 91.9 %
Liczba biegunów - 4
Rodzaj ochrony (IEC 34-5) - IP55
Klasa izolacji (IEC 85) - F
Wbudowane zabezpieczenie silnika - ELEC
Nr silnika - HMI200 - Standard
Moduł funkcyjny - FM300 - Zaawansowany
Konwerter częstotliwości - Wbudowana
Inne
Minimalny wskaźnik sprawności, MEI ≥ - 0.70
Masa netto - 216 kg
Waga brutto - 313 kg
Koszt wysyłki - 1.68 m³
Nr pliku konfig. - 99100732
duński nr VVS - 382058070
Fiński numer LVI - 4616515
Kraj pochodzenia - HU
Numer taryfy celnej nr. - 84137051
