Opis produktu

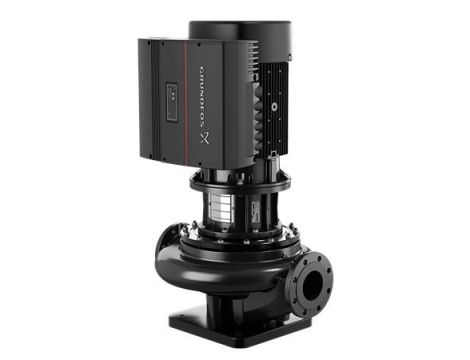

Nazwa wyrobu - TPE 125-190/4 A3-F-O-DAQF-NW3
Nr katalogowy - 98842924
Numer EAN - 5712602242324
Cena -
Techniczne
Prędkość pompy, na której oparte są dane pompy - 1470 obr/min
Przepływ znamionowy - 169 m³/h
Wysokość podnoszenia - 16.6 m
Maks. wysokość podnoszenia - 190 dm
Rzeczywista średnica wirnika - 240 mm
Kod uszczelnienia wału - DAQF
Tolerancja krzywej - ISO9906:2012 3B
Wersja pompy - A3
Materiały
Korpus pompy - ŻELIWO SFEROIDALNE
Obudowa pompy - EN-GJS-400-18-LT
Korpus pompy - ASTM Grade 60-40-18
Wirnik - Cast iron
- EN-GJL-200
- ASTM class 30
Kod materiału - O
Instalacja
Zakres temperatury otoczenia - -20 .. 40 °C
Maksymalne ciśnienie pracy - 25 bar
Maks. ciśnienie przy temp - 25 bar / 140 °C
Rodzaj przyłącza - DIN
Rozmiar połączenia - DN 125
Ciśnienie znamionowe do podłączenia - PN 25
Długość montażowa - 800 mm
Rozmiar kołnierza silnika - FF300
Przyłącze rurowe - F
Ciecz
Zakres temperatury cieczy - 0 .. 140 °C
Dane elektryczne
Typ silnika - 160MB
Nominalna moc silnika - P2 - 11 kW
Częstotliwość podstawowa - 50 Hz
Napięcie nominalne - 3 x 380-480 V
Prąd znamionowy - 22.0-17.8 A
Cos fi -współczynnik mocy - 0.86-0.81
Prędkość nominalna - 240-1750 obr/min
Klasa efektywności IE - IE3
Sprawność silnika przy pełnym obciążeniu - 91.4 %
Liczba biegunów - 4
Rodzaj ochrony (IEC 34-5) - IP55
Klasa izolacji (IEC 85) - F
Wbudowane zabezpieczenie silnika - TAK
Nr silnika - Standard
Moduł funkcyjny - Wejścia/Wyjścia pompy
Konwerter częstotliwości - Wbudowana
Inne
Minimalny wskaźnik sprawności, MEI ≥ - 0.70
Masa netto - 305 kg
Waga brutto - 366 kg
Koszt wysyłki - 0.937 m³
Nr pliku konfig. - 95139409
