Opis produktu

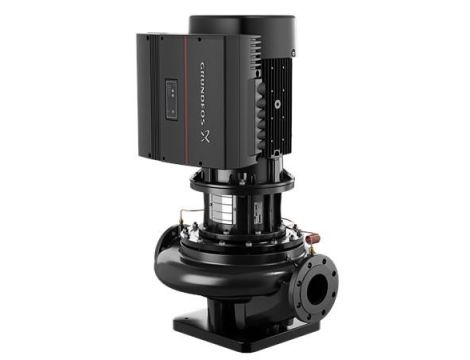

Nazwa wyrobu - TPE 100-360/2 S-A-F-A-BQQE-PW1
Nr katalogowy - 96275692
Numer EAN - 5700830061244
Cena -
Techniczne
Prędkość pompy, na której oparte są dane pompy - 2940 obr/min
Przepływ znamionowy - 160 m³/h
Wysokość podnoszenia - 31.1 m
Maks. wysokość podnoszenia - 360 dm
Rzeczywista średnica wirnika - 169 mm
Kod uszczelnienia wału - BQQE
Tolerancja krzywej - ISO9906:2012 3B
Wersja pompy - A
Materiały
Korpus pompy - Żeliwo szare
Obudowa pompy - EN-GJL-250
Korpus pompy - ASTM class 35
Wirnik - Cast iron
- EN-GJL-200
- ASTM class 30
Kod materiału - A
Instalacja
Zakres temperatury otoczenia - -20 .. 40 °C
Maksymalne ciśnienie pracy - 16 bar
Maks. ciśnienie przy temp - 16 bar / 120 °C
Rodzaj przyłącza - DIN
Rozmiar połączenia - DN 100
Ciśnienie znamionowe do podłączenia - PN 16
Długość montażowa - 550 mm
Rozmiar kołnierza silnika - FF300
Przyłącze rurowe - F
Ciecz
Zakres temperatury cieczy - -25 .. 120 °C
Dane elektryczne
Typ silnika - 160LB
Nominalna moc silnika - P2 - 18.5 kW
Częstotliwość podstawowa - 50 Hz
Napięcie nominalne - 3 x 380-480 V
Prąd znamionowy - 37.0-31.0 A
Cos fi -współczynnik mocy - 0.91-0.88
Prędkość nominalna - 480-3540 obr/min
Klasa efektywności IE - IE3
Sprawność silnika przy pełnym obciążeniu - 92.4 %
Liczba biegunów - 2
Rodzaj ochrony (IEC 34-5) - IP55
Klasa izolacji (IEC 85) - F
Wbudowane zabezpieczenie silnika - TAK
Nr silnika - BS
Moduł funkcyjny - Wejścia/Wyjścia pompy
Konwerter częstotliwości - Wbudowana
Inne
Minimalny wskaźnik sprawności, MEI ≥ - 0.70
Masa netto - 238 kg
Waga brutto - 275 kg
Koszt wysyłki - 0.56 m³
Nr pliku konfig. - 95139458
duński nr VVS - 381916360
Fiński numer LVI - 4616427
Norweski NRF nr. - 9043607
