Opis produktu
Charakterystyka ogólna
Rozłącznik izolacyjny to element aparatury modułowej, który ma dwie funkcje do spełnienia. Przede wszystkim przewodzi on prąd w warunkach znamionowych, a także podczas przeciążeń, zwarć czy innych awarii. Jednak może to robić tylko przez określony czas. Ponadto rozłącza obwód on w warunkach znamionowych oraz przeciążeniowych. Kolejnym jego zadaniem jest izolowanie obwodu, a więc zapewnienie bezpiecznej pracy podczas obsługi urządzeń i sieci. Rozłączniki takie stosuje się w rozdzielniach do odłączania napięcia od wszystkich obwodów. Jest to bowiem główny wyłącznik awaryjny.Rozłączniki izolacyjne dzieli się na w zależności od ich biegunów. Dzielimy je na 1-biegunowe, 2-biegunowe, 3-biegunowe oraz 4-biegunowe. Pierwsze są przeznaczone do rozłączania faz, a więc odcinania dopływu prądu w określonych częściach instalacji. Drugie do całkowitej izolacji danego obwodu od sieci. Rozłączniki izolacyjne 3-biegunowe służą z kolei do rozłączania faz i do odłączania dopływu prądu do konkretnych części instalacji. Ostatnie natomiast do całkowitej izolacji obwodu od sieci.
Opis produktu

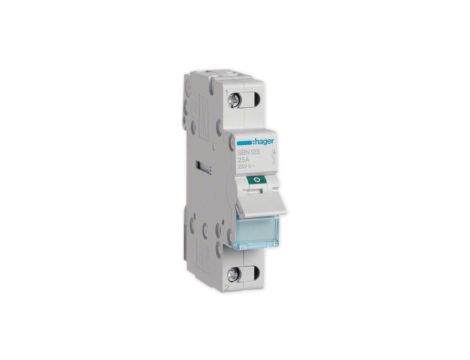

Do rozłączania wszystkich typów obwodów prądowych. Zgodność z PN-EN 60943-3 dla całego zakresu oraz PN-EN 60669-1 dla zakresu od 16 A do 63 A. Wszystkie rozłączniki posiadają zielone/czerwone pola na dźwigni napędu zapewniające czytelną wizualizacje pozycji rozłącznika. Brak możliwości stosowania wyzwalaczy wzrostowych, podnapięciowych i nadnapięciowych serii MZ2xx.
PARAMETRY PRODUKTU:
EAN: 3250615510082
Oznaczenie handlowe: SBN125
Rodzaj: rozłączniki izolacyjne
Liczba biegunów: 1P
Liczba modułów 18mm: 1
Prąd znamionowy In: 25 A
Napięcie znamionowe łączeniowe Ue (AC): 230 V
Częstotliwość znamionowa: 50/60 Hz
Napięcie znamionowe udarowe Uimp: 4 kV
Znamionowe napięcie izolacji Ui: 440 V
Maks. straty mocy dla prądu znamionowego: 0,9 W
Wytrzymałość mechaniczna (liczba cykli): 200000
Sposób podłączenia: zaciski gwintowe klatkowe
Maks. przekrój przewodów podłączeniowych: 10 mm² (linka), 16 mm² (drut)
Stopień ochrony: IP20
Temperatura pracy: -20°C ÷ +50°C
Wymiary (szer. × wys. × gł.): 17,5×83×68 mm
Normy: PN/EN 60669-1, PN/EN 60943-3
