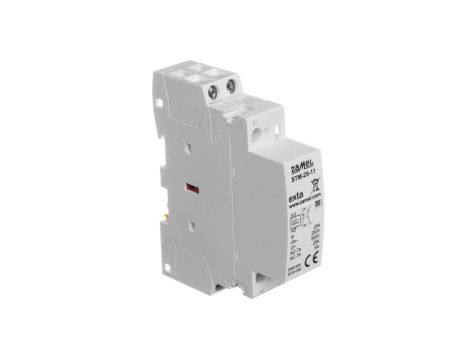

Stycznik modułowy instalacyjny (elektromagnetyczny) to element wykorzystywany w automatyce i sterowaniu instalacji domowych oraz przemysłowych. Stycznik stosowany jest najczęściej gdy zachodzi potrzeba sterowania większymi prądami obciążenia odbiornika energii elektrycznej. Zapewnia on separację galwaniczną pomiędzy układem sterowania a obciążeniem. Stycznik modułowy ZAMEL zapewnia bezpieczny i łatwy montaż na szynie TH35 za pomocą plastikowych klipsów.
Dane techniczne:
- Typ: STM-25-11
- Konfiguracja styków: 1 x NO + 1 x NC
- Maksymalny prąd obciążenia: 25A
- Napięcie cewki stycznika: 230 V AC
- Tolerancja napięcia zasilania: -15 ÷ +10 %
- Częstotliwość znamionowa napięcia zasilania: 50 / 60 Hz
- Zaciski zasilania cewki stycznika: A1, A2
- Zaciski zasilania odbiornika: 1, 2, R1, R2
- Maksymalny przekrój przewodów przyłączeniowych: 4 mm²
- Temperatura pracy: -5°C ÷ +60°C
- Wymiary [mm]: 68 x 18 x 81
- Waga [kg]: 0,115
Informacje znajdujące się w symbolu styczników ZAMEL
- ST – Stycznik
- M – Modułowy
- 25 – prąd znamionowy stycznika: 25 – 25 A
- 4 – konfiguracja styków – 4 styki NO
- 0 – konfiguracja styków – 0 styków NC
