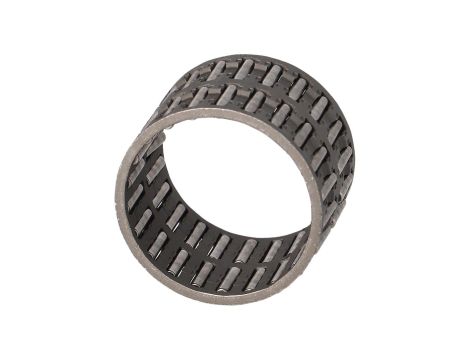

Złożenie igiełkowe K 26X30X22-ZW-A/0-7 INA
Złożenia igiełkowe to kompaktowe rozwiązania stosowane wyłącznie wtedy, gdy bieżnie w oprawie oraz na wale są odpowiednio wyszlifowane i zahartowane. Standardowe złożenie igiełkowe składa się z koszyka oraz elementów tocznych w kształcie igiełek. Modele tej grupy wyróżniają się stosunkowo małą wysokością poprzecznego przekroju i jednocześnie dużą nośnością. Złożenia igiełkowe doskonale radzą sobie z przejmowaniem dużych obciążeń promieniowych i wysokimi prędkościami.
W ofercie NTN dostępne są złożenia igiełkowe w różnych wariantach. Dostępne są standardowe jednorzędowe i dwurzędowe modele, a także specjalne rozwiązania do łożyskowania sworznia tłokowego oraz czopu korbowego.
Niniejsza oferta obejmuje złożenia igiełkowe serii K 26x30x22-ZW, które składają się z dwóch rzędów elementów tocznych i koszyka stalowego. Komponenty z luzem normalnym nie mają uszczelnienia technicznego. Skutecznie przejmują obciążenia promieniowe. Brak pierścieni – wewnętrznego i zewnętrznego – wymaga hartowania i szlifowania wału oraz otworu oprawy, ponieważ oba te elementy przejmują rolę bieżni dla złożenia igiełkowego. Temperatura robocza niniejszych rozwiązań wynosi -20 – 120 stopni Celsjusza.
Parametry techniczne:
- Średnica wewnętrzna (d): 26 mm
- Średnica zewnętrzna (D): 30 mm
- Szerokość (B): 22 mm
- Luz: normalny (0)
- Temperatura robocza: -20 – 120 stopni Celsjusza
- Typ łożyska: złożenie igiełkowe
- Producent: INA
- Seria: K 26x30x22-ZW
Produkt ten jest najbardziej przydatny w aplikacjach wymagających kompaktowych rozwiązań o wysokiej nośności promieniowej, gdzie przestrzeń jest ograniczona, a elementy współpracujące (wał i oprawa) mogą pełnić rolę bieżni po odpowiednim przygotowaniu powierzchni.
Sprawdź szczegółowe parametry i dopasuj złożenie igiełkowe do swojej aplikacji.
