Typ złącza koncentrycznego = Złącze SSMA
Typ montażu = Montaż na kołnierzu
Impedancja = 50
Metoda zakończenia = Lutowane
Typ obudowy = Prosty
Rozmiar = Standard
Przegroda czołowa = Nie
Częstotliwość pracy = 38GHz
Minimalna temperatura robocza = -65°C
Maksymalna temperatura robocza = +165°C
Materiał styków = Miedź berylowa
Pokrycie styku = Złoto

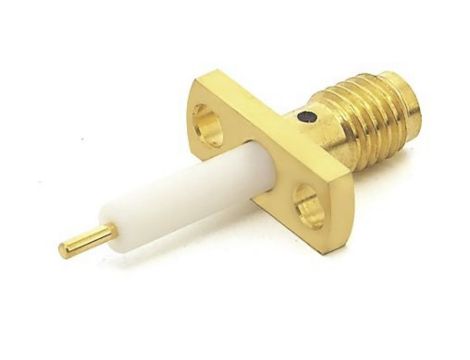

Jest to złącze gniazdowe SSMA do montażu na płytce drukowanej. Mocowanie panelowe zapewnia układ poziomy po przylutowaniu do płytki drukowanej. Na kołnierzu znajdują się 2 otwory umożliwiające przymocowanie do obudowy. Element zawiera odsłoniętą warstwę teflonu. Złącza SSMA to mikrominiaturowe skręcane złącza radiowe, podobne do serii SMA, ale przeznaczone do półsztywnych kabli o mniejszej średnicy. Mimo mniejszych rozmiarów zapewniają powtarzalne parametry elektryczne od prądu stałego do 38 GHz.Impedancja: 50 Zakres częstotliwości: DC–38 GHz V.S.W.R: maks. 1,3 Wykończenie: pozłacany styk środkowy i korpus Zapoznać się z instrukcją zalecanego montażu CM-03
