Opis produktu
Pomiar bez przesuwania punktu przyłożenia siły

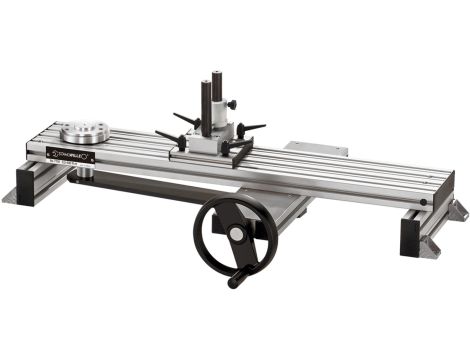

MANUTORK® 7791 significantly reduces the effort and time required for calibration and adjustment of torque wrenches.
A special force transmission system prevents the force application point from shifting during the calibration process.
A handwheel drives a lever that is moved linearly by a spindle and thus transmits a rotational movement to the transducer.
Reduced transverse forces on the pick-up and friction-free torque wrench support largely prevent accuracys.
Właściwości
pomiar możliwy bez przesuwania punktu przyłożenia siły
dzięki specjalnemu systemowi przenoszenia siły mechaniczny system napędzający zapobiega przesunięciu punktu przyłożenia siły podczas kalibrowania
znajdująca się poniżej szyny kontrolnej dźwignia poruszana precyzyjnie łożyskowanym i zapewniającym dokładność pokrętłem przesuwana jest liniowo z bardzo dużą precyzją za pomocą trzpienia
ten ruch liniowy przekształcany jest następnie na ruch obrotowy oddziałujący na przetwornik pomiarowy
kalibrowany klucz dynamometryczny pozostaje podczas całej kalibracji nieruchomo w tej samej pozycji
w ten sposób eliminowane są błędy pomiarowe wynikające z przesunięcia punktu przyłożenia siły
specjalna tuleja kulowa gwarantuje wolne od tarcia przyleganie klucza dynamometrycznego
kolejna tuleja kulkowa zapewnia, że klucz dynamometryczny jest umieszczony bez tarcia
osiągnięte w ten sposób zmniejszenie sił poprzecznych działających na przetwornik pomiarowy i sił tarcia na przyleganiu klucza dynamometrycznego prowadzi do redukcji błędu pomiarowego
chronione patentami krajowymi i międzynarodowymi
